一、自救器概述

自救器是入井人員在井下發生火災、瓦斯、煤塵爆炸、煤與瓦斯突出時防止有害氣體中毒或缺氧窒息的一種隨身攜帶的呼吸保護器具。自救器具有體積小、重量輕、便于攜帶等特點。

礦井事故中，大多數礦工的遇難并不是由于瓦斯爆炸和瓦斯突出直接受到傷害死亡，而是由于受到有毒氣體擴散侵害造成缺氧窒息所至。所以當井下發生災害時，正確使用自救器即可使大多數井下遇險人員安全逃生。

由于礦井事故是在突然情況下發生的，遇險人員如果能夠隨身攜帶和正確使用自救器自主逃生，比他救更靈活、更快捷、更有效，脫險成功率大增。

《煤礦安全規程》第一篇：總則第十條:入井人員必須戴安全帽、隨身攜帶自救器和礦燈，嚴禁攜帶煙草和點火物品，嚴禁穿化纖衣服，入井前嚴禁喝酒。第二篇：井工部分，第四章第五節安全防護措施第二百零九條：突出礦井的入井人員必須攜帶隔離式自救器。

二、事故案例

1、萬寶煤礦火災事故

2004年6月10日，吉林省萬寶煤礦紅旗二井-200米發生火災，當班事故采區共有34人作業，21人佩帶了自救器獲救，2人重傷，而擅自未佩帶自救器的11名礦工遇難。

2、資江煤礦特大瓦斯突出事故

2005年6月8日上午10點56分，湖南婁底資江煤礦發生特大煤礦瓦斯突出事故，造成瓦斯逆流1000多米，波及到整個采區。幸好下井的員工及時使用了隔離式化學氧自救器，成功逃生的超過80人。特別是礦難發生時，吳應林、張文標、陳孝顯三名礦工原來沒有帶自救器，他們跑到放有10多個自救器的避災硐室，帶上自救器后成功躲過劫難。

三、自救器的分類

自救器按其原理和用途，可分為兩大類：過濾式自救器和隔離式自救器（由于過濾式自救器只能過濾CO氣體，使用時仍然依靠外界氧氣，具有很大局限性，依照國家法規，2012年1月1號，全國全面停用過濾式自救器。)

其中隔離式自救器又可分為化學氧自救器和壓縮氧自救器（我公司使用壓縮氧自救器）。

自救器按額定防護時間一般可分為15分鐘、30分鐘、45分鐘、60分鐘、90分鐘型。

四、自救器結構及工作原理

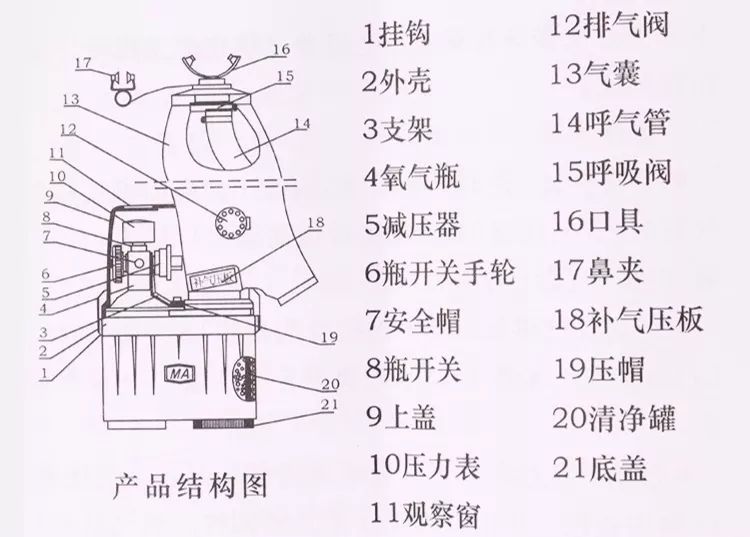

1、自救器結構

2、工作原理

呼吸氣路為循環式閉路呼吸系統，呼吸過程中與外界氣體完全隔絕。吸氣時氧氣從氣囊、呼吸閥、口具、進入人體。呼氣時氣體經過呼吸氣閥、呼氣管、進入清凈罐，人體呼出的CO2被清凈罐內裝的吸收劑吸收，余下的氧氣進入氣囊。如此反復完成人的呼吸循環。當呼吸系統內的氣壓超過一定值時，通過排氣閥自動卸壓。

供氧方式：

定量供氧：>1.2L/min(升/分鐘)

自動補給供氧：>60L/min(升/分鐘)

手動補給供氧：>60L/min(升/分鐘)

1、定量供氧:逆時針轉動開關手輪,高壓氧氣從氧氣瓶流到減壓器內,減壓后自動輸出1.2L/min的氧氣進入氣囊。

2、手動補氣供氧:用手指按補氣壓板,氧氣以60L/min進入氣囊,手指離開補氣壓板,供養停止。

3、自動補氣供氧:當呼吸系統為負壓時,補氣壓板向內收縮,壓迫補氣桿打開供養機構，氧氣以60L/min進入氣囊，當氣囊迅速鼓起，補氣壓板離開補氣桿，補氣停止。

吸氣時氧氣從氣囊，呼吸閥，口具進入人體。呼吸時氣體經過呼吸閥，呼氣軟管進入清凈罐，人體呼出的CO2被清凈罐內裝的吸收劑吸收，余下的氧氣進入氣囊與減壓器輸出的氧氣混合。如此反復完成人的呼吸循環。防護時間:使用時間為45分鐘（中等勞動強度）

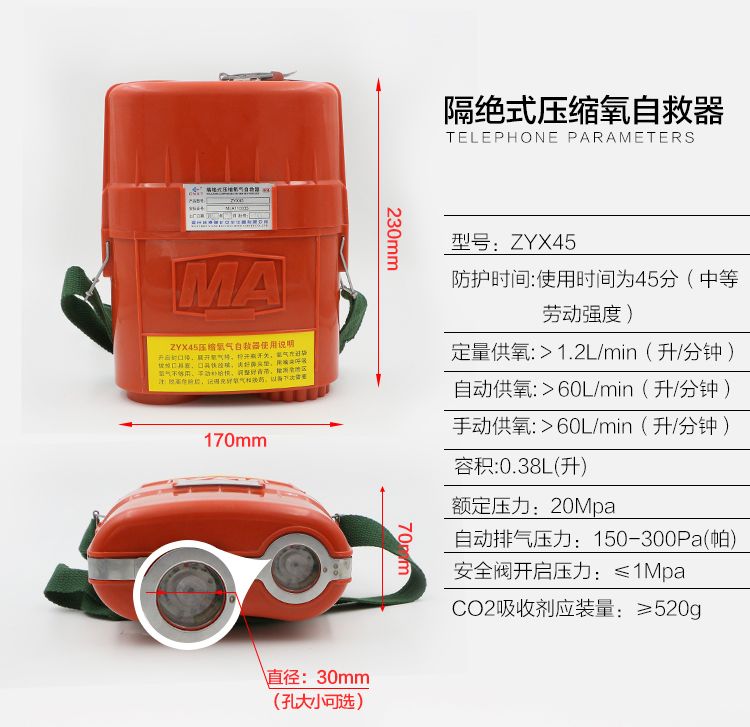

五、ZYX45自救器

1、主要技術參數

供氧方式：定量供氧：>1.2L/min(升/分鐘)

自動補給供氧：>60L/min(升/分鐘)

手動補給供氧：>60L/min(升/分鐘)

產品質量(包括CO2吸收劑及氧氣)：2.1kg

外形尺寸：227mmX177mmX96mm氧氣瓶

容積：0.38(升)

額定壓力：20Mpa(200公斤)

儲氣量：>76L(升)

自動排氣壓力：150-300pa（帕）

安全閥門啟壓力：≤1Mpa

CO2吸收劑應裝量：≥530g

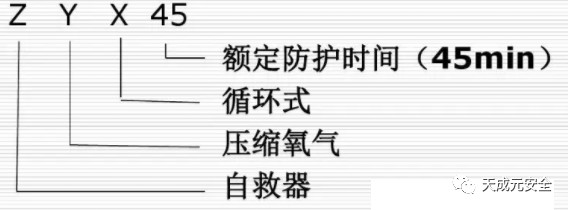

2.ZYX45隔絕式壓縮氧氣自救器型號及含義：

3.保護系統結構型號及含義：

1、自救器主要由高壓系統、呼吸系統及CO2 過濾系統組成。高壓系統包括氧氣瓶、氧氣瓶開關、減壓器、自動手動補給閥和壓力表等。

2、呼吸系統由口具、鼻夾、呼吸軟管、氣囊、排氣閥及呼吸閥等組成。

3、清凈罐內裝入定量的符合標準的CO2吸收劑形成CO2過濾系統。平時所有系統裝置都裝在殼體之中，使用者能通過上蓋上的觀察窗清楚地看到壓力表的壓力指示。在下殼上設有皮帶孔和背帶，使用者可固定在礦工皮帶上或挎在肩上。4、供氧方式有以下三種：

（1）定量供氧：逆時針轉動開關手輪，高壓氧氣從氧氣瓶流到減壓器內，經減壓后自動輸出不小于1.2L/ min流量的氧氣進入氣囊。

（2）手動供氧：用手指按壓補氣壓板，氧氣以不小于60L/ min的流量進入氣囊，手指離開補氣壓板，供氧停止。

（3）自動補氧：當呼吸系統為負壓時，補氣壓板向內收縮，壓迫補氣桿并打開補氧閥，氧氣以不小于60L/ min的流量進入氣囊，當氣囊鼓起時，補氣壓板自動離開補氣桿，補氣停止。

3.使用詳細圖示：

4.ZYX45自救器使用方法（附視頻）

1）佩戴時將自救器移至右前方，左手拖住自救器底部，右手打開保護套，用大母指用力搬開開啟扳手；

2）打開自救器丟掉上外殼；

3）用右手取下安全帽；

4）展開氣囊和脖帶，將脖帶套在脖子上；

5）戴上安全帽；

6）打開氧氣瓶閥開關；

7）用右手按動補氣壓板，（氣囊補氣不能太飽有半飽可）；

8）拔掉口具塞，將口具含在唇齒之間，戴好鼻夾均勻呼吸；

9）戴好自救器后應快步走（不能跑）撤離災區。

10）上述操作完成后（操作要求在30秒內完成），開始退離災區。途中感到吸氣不足時不要驚慌，應放慢腳步，做深長呼吸，待氣量充足時再快步行走。

六、注意事項

1、攜帶待用時，任何場所不準隨意打開自救器上殼；如自救器外殼已意外開啟，應立即停止攜帶，作報廢處理。

2、在井下工作時，一旦發現事故征兆，就應立即佩戴自救器，馬上撤離現場。佩戴自救器要求操作準確迅速。因此，使用者事前必須經過專門培訓和考試。

3、佩戴自救器撤離災區時要冷靜、沉著，最好勻速行走。

4、在整個逃生過程中，要注意把口具、鼻夾戴好，保持不漏氣，絕不可以從嘴中取下口具說話。萬一碰掉鼻夾時，要控制不用鼻孔吸氣，迅速再夾上鼻夾。

5、吸氣時，比吸外界正常大氣干熱一點，這表明自救器在正常工作，對人無害，千萬不可取下自救器。有時在佩戴時，感到呼吸氣體中有輕微的鹽味或堿味，也不要取下口具，這是由于少量藥粉從藥層中被呼吸氣流帶來而產生的，沒有危害。

6、當發生呼氣時，氣囊癟而不鼓，并漸漸縮小時，表明自救器的使用時間已接近終點。

7、每次攜帶自救器下井前, 應檢查自救器底部螺帽是否松動、外觀是否有裂紋、自救器封條是否開啟和壓力表的示值，壓力示值一般在20±2 MPa，由于受環境溫度的影響有可能有所偏差，但壓力低于18MPa時禁止攜帶下井；

8、自救器在佩戴時氣囊補氣不能補的太飽，有半飽即可，否則造成氣囊內的氧氣排出影響防護時間。來自：天成元安全整理
